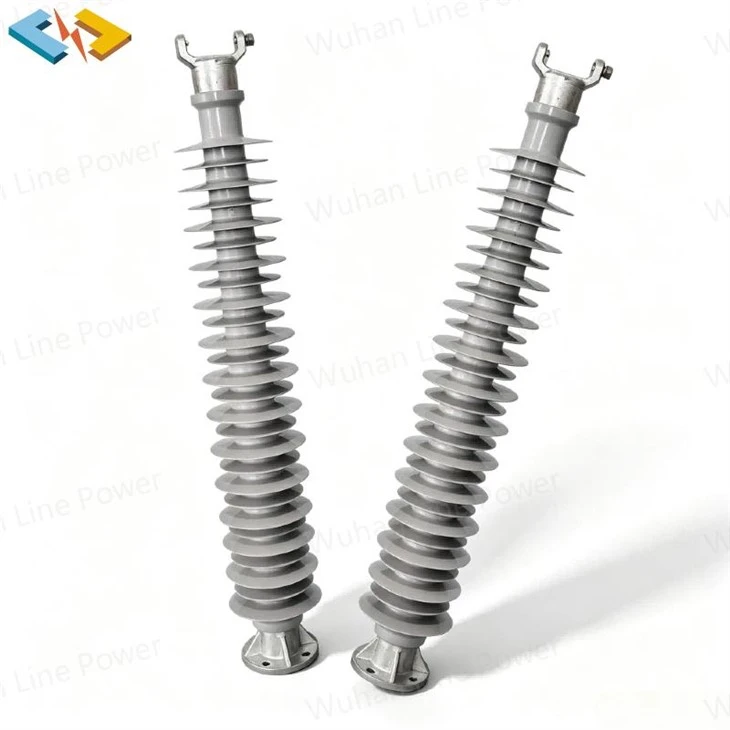

Aïllant compost de postes de línia vertical de 69 kV



La nostra fàbrica i equipaments



Taller 1

Taller 2

Taller 3

Els aïllants de postes de línia estan disponibles amb quatre tipus d'accessoris d'extrem de línia: pinça horitzontal-superior, pinça vertical-superior, corba-superior i pinça K-. Els accessoris finals es fabriquen amb un aliatge d'alumini-resistent a la corrosió o amb peces de fosa de ferro dúctil galvanitzat en calent-.

El pal de línia vertical (també conegut com aïllant de pin compost/post vertical) és un aïllant muntat verticalment al braç transversal d'un pal de distribució. Té dues funcions bàsiques: suport mecànic i aïllament elèctric. És un component insubstituïble a les xarxes de distribució de 10 a 110 kV, i els seus avantatges es poden explicar des de cinc aspectes: rigidesa estructural, rendiment elèctric, adaptabilitat ambiental, cost d'enginyeria i avantatges sobre els aïllants de porcellana/vidre.

1. Rigidesa de la instal·lació estructural: és obligatori un suport rígid vertical; les cordes de suspensió no són acceptables.
Requisits de disseny compacte dels pals de distribució: a les xarxes de distribució urbanes i rurals, els pals individuals, els passadissos estrets, les carreteres i les zones residencials amb espai limitat fan que sigui impossible suspendre una llarga sèrie d'aïllants de suspensió. El pal de línia vertical és un únic pal rígid, fixat verticalment al braç transversal, amb el conductor subjectat directament a la part superior. Té una estructura compacta, ocupa un espai lateral mínim i no requereix allargament addicional del braç transversal. Portar càrregues de flexió en voladís (funció mecànica principal): el propi pes del conductor, la pressió del vent, la formació de gel i els corbes de la línia generen moments de flexió laterals. Els pals verticals es basen en la força de flexió de la vareta del nucli de fibra de vidre per suportar de manera estable el conductor; les cordes de suspensió només poden suportar forces de tracció i no poden proporcionar un suport rígid unilateral.

Substitució de pins i braços de porcellana tradicionals: els pins de porcellana tradicionals són voluminosos i es trenquen fàcilment; Els pals verticals compostos estan modelats integralment, oferint una resistència més forta a la flexió i als impactes. En molts escenaris, es pot eliminar tot el braç transversal de porcellana, simplificant l'estructura del pal i reduint l'ús d'acer.

Escenaris d'instal·lació limitats a suports verticals: pals rectes, pals d'-angle petit, pals de branca, plataformes de transformadors, suports de fusibles-descoberts; muntatge de pal de cable urbà, millores compactes de la xarxa de distribució; tracció ferroviària, línies aèries dins de les zones de fàbrica.

Aquests emplaçaments no tenen espai de suspensió i s'han d'instal·lar verticalment amb suports aïllats per suportar el conductor.

2.. Requisits essencials d'aïllament elèctric: aïllar els conductors actius de les torres de connexió a terra
L'aïllament de la fundació bloqueja el corrent de fuga.

Les barres de nucli de resina epoxi de fibra de vidre aïllen els conductors d'alta tensió-de travesses metàl·liques/pols de connexió a terra, evitant curtcircuits a terra, descàrregues elèctriques i disparos de línia.

Les faldilles de goma de silicona proporcionen una àmplia distància de fuga.

Per a condicions contaminades, humides i de boira, allargan el camí de fuites i suprimeixen la fluïdesa superficial; en comparació amb els aïllants ceràmics, els materials compostos augmenten la tensió de flashover en un 30% ~ 50%. Els pals verticals compostos s'han d'utilitzar a les zones molt contaminades (esprai de sal costanera, pols industrial, zones mineres) per reduir significativament les interrupcions d'incendi.

Hidròfob i auto{0}}netejador, inhibint la pel·lícula d'aigua contínua.

3. El cautxú de silicona vulcanitzat d'alta temperatura -HTV té propietats hidròfobes duradores, evitant la formació d'una pel·lícula d'aigua conductora contínua en temps de pluja. El corrent de fuga és molt inferior al dels aïllants de porcellana, reduint el risc de caigudes de llamps i de boira, i disminuint el nombre de fallades de la línia. III. Insubstituïble en entorns durs (la porcellana/el vidre no ho poden fer)

Zones costaneres, zones salines-àlcalis, zones contaminades químicament: els aïllants de porcellana requereixen una neteja manual regular després d'acumular brutícia, la qual cosa comporta uns costos de manteniment extremadament elevats. Els pals verticals compostos són hidròfobs i s'-netegen automàticament, i no requereixen neteja durant tot l'any-. La seva taxa d'envelliment sota la corrosió per polvorització de sal costanera és molt més lenta que la de l'esmalt de porcellana.

Àrees d'alt-altitud, gelades i fortes UV: el cautxú de silicona és resistent a temperatures altes i baixes i a les esquerdes UV. Les barres de nucli de fibra de vidre tenen una bona elasticitat i no són fàcilment trencadisses durant els cicles de congelació i descongelació-. Els components de porcellana són extremadament propensos a esquerdes i explosions a causa del xoc tèrmic de baixa-temperatura.

Àrees muntanyoses, llocs de construcció, zones propenses a impactes externs: els materials compostos tenen una alta duresa i no es trencaran amb l'impacte amb vehicles, grava o durant la construcció. Els fragments d'aïllants de porcellana després de l'impacte poden provocar fàcilment curtcircuits de connexió a terra, lesions i perills importants per a la seguretat.

Àrees muntanyoses, llocs de construcció, zones propenses a impactes externs: els materials compostos tenen una alta duresa i no es trencaran amb l'impacte amb vehicles, grava o durant la construcció.

4. Avantatges econòmics en enginyeria i operació i manteniment, una prioritat màxima per als projectes d'enginyeria

Extremadament lleuger, redueix la càrrega de la torre
Pesant només 1/10 dels pals de porcellana per al mateix nivell de tensió, els antics pals de ciment existents i els braços prims d'acer no requereixen reforç ni modificació i es poden substituir directament, reduint significativament els costos d'actualització de la torre; els costos laborals de transport i d'elevació a les zones muntanyoses i remotes es redueixen molt.

Costos d'operació i manteniment significativament reduïts
No hi ha necessitat de talls d'energia anuals per netejar; Menys propens a danys, cicle de substitució durant 30 anys; Gairebé elimina accidents com la caiguda de cables trencats i els curtcircuits de porcellana, reduint les pèrdues per talls de llum durant les reparacions.

Construcció senzilla, període de construcció reduït
Estructura integrada d'una-unitat, maquinari-premuntat, només cal fixar perns al lloc-. En comparació amb el muntatge de pins de porcellana multi-peça i l'elevació de suspensió, l'eficiència de la construcció s'ha més que duplicat.
