Aïllant de polímer de postes de línia amb llengüeta caiguda
Descripció dels productes
Els aïllants de polímer de postes de línia són dispositius de suport i aïllament utilitzats en línies de transmissió aèries.
Poste de línia: es refereix a la instal·lació típica de l'aïllant a la part superior de pals o pals per suportar els conductors mentre els aïlla del pal o de l'estructura de terra.
**Polímer:** Això indica que el cos de l'aïllant està fet d'un material/polímer compost (normalment cautxú de silicona o funda de cautxú EPDM + nucli de fibra de vidre), en lloc de ceràmica o vidre tradicional.
Per tant, la seva funció és suportar els conductors i proporcionar un aïllament d'alta{0}}tensió, alhora que és lleuger i resistent a la contaminació.
L'Estructura
El nucliutilitza una-vareta de FRP pultrusionada d'alta qualitat, dissenyada amb una alineació optimitzada de fibres i una distribució homogènia per tot el sistema de resina epoxi.
Les basessón de ferro dúctil (tipus rígid) o acer laminat (tipus flexible), amb totes les superfícies galvanitzades.
1) Base corbada rígida 2) Base plana rígida 3) Base de brida 4) Base de perns 5) Base corba flexible 6) Base plana flexible
Els accessoris finalses fabriquen amb ferro dúctil d'acord amb ASTM A536, i totes les superfícies exposades a condicions ambientals estan galvanitzades en calent-d'acord amb ASTM A153.
La Llengua Gota
| Característica | Line Post Polymer | Aïllant de porcellana / Aïllant de vidre |
| Material | Fibra de vidre + cautxú de silicona/EPDM | Ceràmica/vidre |
| Pes | Lleuger, fàcil de transportar i instal·lar | Pesat, requereix elevació |
| Resistència a la contaminació | Hidrofobicitat superficial alta i bona | Moderat, requereix neteja regular |
| Resistència al dany | Bona resistència a l'impacte, cops d'ocells i danys humans | Es trenca fàcilment |
| Pla d'instal·lació | Traves mitjanes a curtes a línies de mitjana tensió | Similar, però el major pes limita la instal·lació |
L'aplicació
Línies de transmissió: línies de mitjana tensió (10–66 kV) a alta tensió (110–220 kV)
Conductors de suport: Per a trams rectes o suports cantoners
Fiabilitat de la línia millorada: especialment indicada per a línies en zones contaminades o prop de costes i zones industrials
Disseny lleuger: adequat per travessar terrenys complexos o reduir els costos de l'estructura de la torre

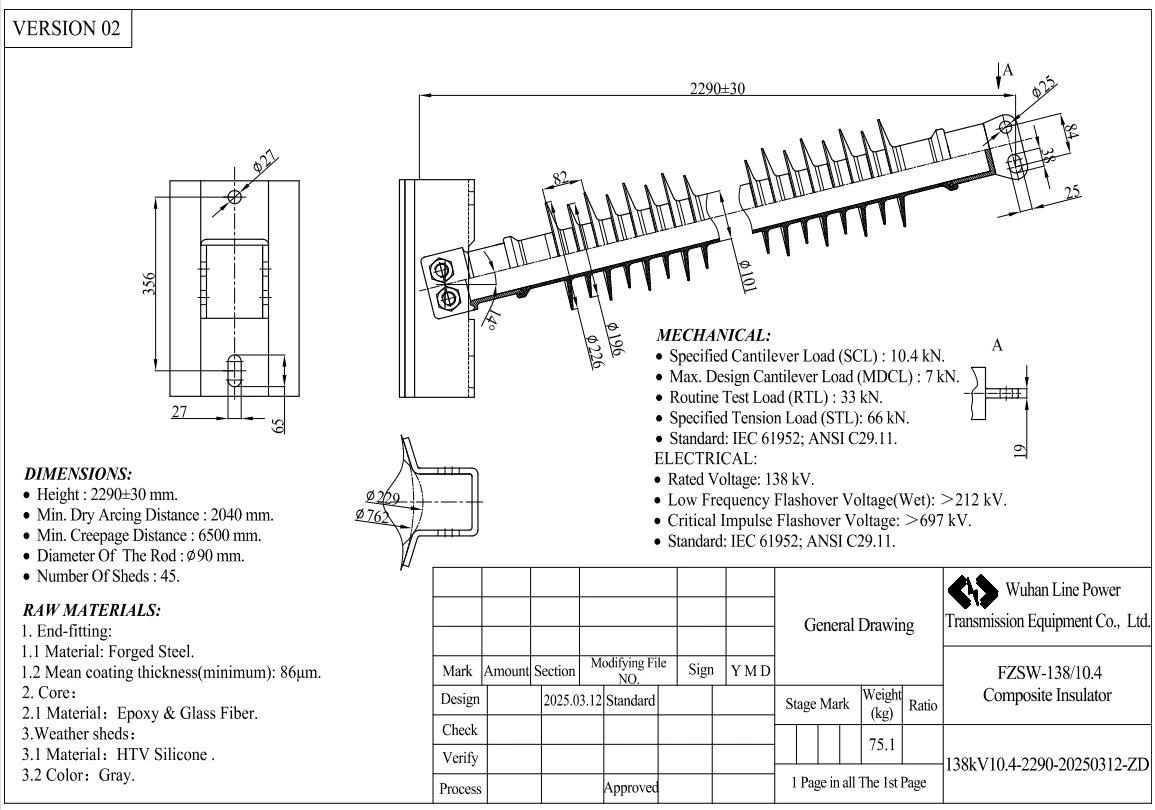

Aïllant de postes de polímer de 138 kV i 10,4 kN
Dimensions:
Alçada: 2290±30 mm
Distància mínima d'arc sec: 2040 mm
Min. Distància de fugida: 6500 mm
Diàmetre de la vareta: φ90 mm
Nombre de coberts: 45
Matèries primeres:
1. Material d'ajust-extrem: acer forjat
2. Gruix mitjà del recobriment (mínim): 86μm
3. Material principal: epoxi i fibra de vidre
4. Material de coberts meteorològics: silicona HTV
5. Color: Gris
